扫频水处理仪详细介绍

使用前请仔细阅读励进公司扫频水处理仪说明书。

警示：

1、现场有爆炸性气体或可燃性气体的场合不得安装本设备。

2、在能量块没有安装完毕的情况下严禁通电，否则由此而造成循环发生器的损坏不予保修。

3、循环发生器和管道接触部分温度超过50℃需做隔热措施，否则由此而造成设备的损坏不予保修。

4、建议将设备接入具有浪涌保护的电源，并且对于因电源不稳定而形成浪涌直接导致的设备故障或损坏，不接受任何索赔要求。

5、安装使用除垢防垢系统前提：

a、补水浊度≤5mg/L。

b、循环水浊度≤20mg/L，当循环水系统安装有板式翅片管式和螺旋板式换热器时，应≤10mg/L。

c、循环水总硬度≤1500mg/L。

d、循环水浓缩倍数≤4倍，如有电化学除垢装置配套使用，可放宽至5-6倍。

e、在刚开始使用的3个月内每天将循环水处理的相关数据要共享给我司。

f、循环水处理需要配备专人负责，否则本司不承担责任。

6、本保修不涵盖的范围：不涵盖因安装不当、电涌或中断（无论何种原因）、除垢和生物膜去除导致的漏水、误用、滥用或不可抗力（例如洪水或地震）造成的产品损坏。建议定期检查管道系统以保证安装组件保持防水。

一、扫频水处理仪概述

扫频水处理仪是励进公司引进国外技术而开发的一款除垢防垢设备，本设备主要为处理水管路及换热器的除垢、阻垢、防垢，有效减少结垢现象，并有效逐步清除管道中的已生成垢。本设备具有功率小、不需截管即可安装使用、效果好等特点，能够实现为客户有效减少能耗、增加经济效益的目的。

二、扫频水处理仪性能参数

输入电源：AC90V-240V

输入频率：47～63Hz

信号发生器材质：铝合金

防护等级：IP66（接线盒）

内置EMI滤波器满足：

FCC 20780 B级     VDE 0871 等级A

过电压（瞬变）标称值10%

7、环境规范

安装类别：II类

海拔＜2000m

工作温度：-20～50℃

最大相对湿度：40℃时最大50%，31℃时最大80%

8、过载保护：所有输出持续短路或开路

9、绝缘：基本绝缘，金属外壳接地

三、扫频水处理仪产品特点

1、电磁波作用于整个水系统，不依赖水流和温度；

2、具有除垢防垢、灭藻杀菌、絮凝等功能，一套设备解决综合问题；

3、适应性强，用途广泛；

4、把全部电能转化到水中，自身不发热；

5、小能耗大作用，绿色环保，低碳节能；

6、避免化学伤害，保证机器设备的使用寿命；

7、易安裝 ，卡接在管道外，使用简便；

8、无需任何运行维修及保养的支出。

四、扫频水处理仪功能及原理

1、除垢防垢：在电磁波的作用下，水中产生大量悬浮凝(cluster)，当水被加热或压力降低时，硬水中的钙镁等离子会被吸附在晶核上，形成水垢，隨水流走，从而不会粘附在加热器和管道的表面上，这样就防止水垢的形成。同理，旧的水垢也会逐渐溶解在水中，并且被水沖走，从而达到除垢的效果。

杀菌灭藻：当藻类孢子和细菌通过电子水处理器时，细胞外壁将被动地被包裹上纯水层，利用渗透原理，纯水进入细胞体内，细胞生态平衡被打破，继而破裂死亡。

絮凝：设备产生的是交变电磁场，当水中颗粒通过设备时，将被随机地附着上正负电荷。当带有不同电荷的颗粒相遇时，就会粘附在一起，靠电荷抱团产生的絮凝体非常稳定，保持时间更长久。

五、扫频水处理仪运用场合

1、蒸汽锅炉和热水锅炉；

2、中央空调系统；

3、各类用水换热设备；

4、浴室、酒店宾馆；

5、工厂工艺循环水。

六、扫频水处理仪结构组成

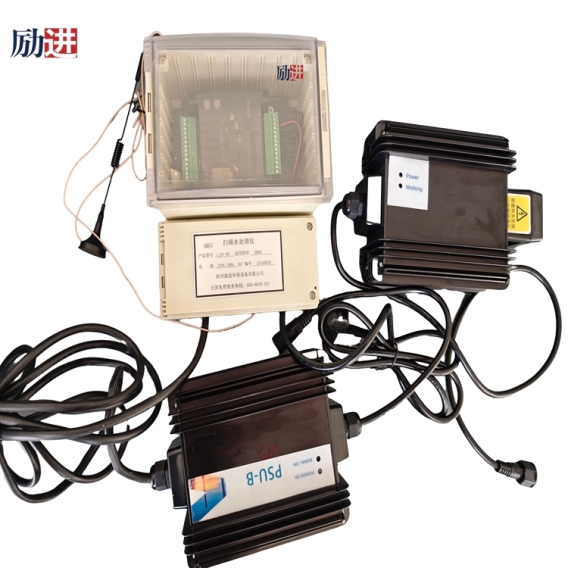

整套设备由信号发生器、电源盒、能量块、螺栓螺母、安装支架、垂直安装辅助架、固定带等组成（见下图）。

各组成件如下图：

信号发生器/1个

电源盒/1个

能量块/若干配套

安装支架/1个

垂直安装辅助架/1个

紧固螺栓螺母/若干配套

压片/2个

方身螺栓螺母垫片/4套>固定带/5根

七、扫频水处理仪安装

安装位置：

设备安装在换热器冷水进口端管道上，或者结垢的管路上。管道外部如有保温层，能量块数量足够，安装不会影响水处理器的使用；如能量块数量不够，则能量块安装位置上的保温层拆去或者另行增加能量块数量。

扫频水处理仪安装注意事项：

安装的位置应在最好是日常不会触碰、没有水溅的地方，因为调试完成之后，所有数据不需要再修改，只要正常通电即可，使用非常便捷。

安装位置的管道必须去除污渍，去除保温的金属层。

安装时尽量戴手套用手安装，能量块性脆易碎，注意保护。

安装时不得损坏电线。

5、输入电源电压为220VAC±10%，如果电压波动超过10%，应加装滤波器，否则由此而造成信号发生器的损坏不予保修。

6、一定要在能量块安装完毕的情况下才能通电，否则会损坏信号发生器。

7、设备不能安装在管道回路中，设备也不能安装在电气回路中。当信号能够从设备一侧穿过金属材料传输至另一侧时，会形成电气回路，如果设备安装在电气回路中，则信号无法正确输送，被阻断在回路中，接地线或金属管道都会形成电气回路。将设备安装在电气回路之外的位置（例如接地线之前），使信号能够正确输送。

A、安装方法（水平安装）：

B、安装方法（水平高空安装）：

C、安装方法（垂直安装）：

如需以上安装视频均可联系励进公司。

警告：

能量块一定要安装完毕后信号发生器才能通电，否则会损坏信号发生器。

循环水系统使用本设备维护保养之要点：

1、对于低流速系统或局部低流速区域每7-15天应以大于1米每秒的流速冲洗一次。

2、每个月需对脱落下来的水垢清理打捞一次，一般水垢易沉积在冷却塔积水盘或水池。如不打捞，水垢会不断溶解于水，再次在管路及换热器表面结垢。

3、蒸汽锅炉系统使用扫频水处理仪设备需每天排污，直至排放的水清澈为止。
